Måling og volumberegning av rundvirke
Innledning
Nøyaktig virkesmåling er avgjørende i norsk skogbruk og tømmerhandel for korrekt oppgjør, transportplanlegging og bærekraftig ressursforvaltning. I Norge er det lovpålagt måleplikt – Skoglova §8 krever at alt tømmer til omsetning måles og volumberegnes. Norsk Virkesmåling (NVM), eid av kjøpere og selgere, står for den nøytrale målingen av størstedelen av omsetningsvirket. Riktige volumdata sikrer at kjøperen betaler riktig pris og at selgeren får det oppgjøret han skal. Volumopplysninger brukes dessuten til å utnytte lastebil- og båttransport effektivt, og som grunnlag for skogstatistikk og skogforvaltning.
Målemetoder
Det finnes både matematiske formelmetoder og praktiske målemetoder:
Huber- og Smalian-formel
I volumberegning brukes ofte sylindriske og koniske tilnærminger. I Norge benyttes Huber-metoden (sylinder med midtdiameter) for massevirke. Danmark og Sverige bruker i større grad Smalian-formelen (gjennomsnitt av tverrsnittarealene i endene). Huber-formelen gir
Stokkmåling
Manuell måling av hver stokk i et parti. Lengde måles fra korteste ende (inkludert vanlig sagfelleskår) og avrundes til nærmeste 0,1 m. Diameter måles barkfri; for sagtømmer 10 cm inn fra toppen, for massevirke i stokkens midtpunkt (ved bredest tverrsnitt). Ved lange rotstokker (> 2,9 m) flyttes midtpunktsmålingen 40 cm mot rota for å unngå overvurdering (Huber overestimerer ellers volumet med ca. 5 %).
Automatmåling
Elektroniske måleinnretninger (optisk/laserramme) måler lengde og diameter automatisk mens stokkene passerer gjennom en målelinje. Kalibrert utrustning beregner underbarkdiameter via barkfunksjoner, mens tømmerskade og kvalitet vurderes visuelt. Slike systemer brukes ved industri/mottak for å måle bundet tømmer raskt og nøyaktig.
FMB- og fotomåling
FastMasseBedømmelse (FMB) er en lassmålemetode hvor hele lastene på bil måles før lossing. Lasthøyde, bredde og lengde registreres, og man estimerer en fastmasseprosent (andel virke i lossen). Fotomåling er en variant hvor lastebilene fotograferes fra flere vinkler, og volumet beregnes i etterkant av operatører. Begge metoder benyttes i Norge for massevirke, ofte ved ubemannede målestasjoner.
For moderne digitale løsninger kan du også vurdere WoodProfi – en mobilapp for måling av tømmervolum fra bilder ved hjelp av kunstig intelligens. Appen støtter både enkeltvis måling av stokker og batch-prosessering av hele lass, og er tilgjengelig på WoodProfi.
Andre metoder
For flis og flisprodukter brukes vektmåling kombinert med prøvetaking. Stikkprøver av hele lastkombinasjonen kan også benyttes for kontroll. Norsk Virkesmåling gjennomfører dessuten systematisk kontrollmåling for å avdekke avvik.
I felt kan du bruke Registreringsverktøy – en mobilapp for registrering av tømmerpartier og telling av stokker utendørs eller i skogen. Appen gjør det enkelt å dokumentere og føre oversikt over virke på en effektiv måte. Tilgjengelig på Google Play.
Volumenheter
Trevirkets volum angis i flere enheter, avhengig av sammenheng og produkt:
Fastkubikkmeter (m³f)
Volumet av tømmeret alene, uten luftrom. Dette er «fast masse» og beregnes ut fra de enkelte stokkenes volumsum. Fastkubikkmeter brukes som standard ved oppgjør og verdsetting.
Stabelkubikkmeter (m³s)
Volumet når stokker eller flis er stablet, inkludert luftrommet mellom enhetene. En stabelkubikkmeter tilsvarer typisk 0,6–0,7 fastkubikkmeter, avhengig av stablingsgrad.
Kubikk under bark (m³ub) vs. over bark (m³ob)
M³ub refererer til volumet av veden eksklusiv barklag. I norsk tømmerhandel regnes typisk volumet som under bark, siden bark trekkes fra ved beregning (bark regnes ikke med i virkesvolumet). M³ob vil si volum inklusive bark.
Nettovolum (nette)
Volum uten bark og uten vrak (defekte stokker). Dette er det volumet som vanligvis legges til grunn ved oppgjør etter netteprinsippet.
Standarder og regelverk
Virkesmåling i Norge er underlagt både lover og bransjekrav: Skoglova av 2005 pålegger partene ansvar for at alt salgbart skogsvirke måles. Forskrift om skogfond (§3) presiserer at både kjøper og selger plikter å utføre måling og volumberegning på en forsvarlig måte. Norsk Virkesmåling (NVM) har fastsatt detaljerte måle- og volumreglement for ulike sortiment (sagtømmer, massevirke mv.). Det finnes nå ett nasjonalt regelverk i stedet for gamle regionale forskjeller. Partene kan avtale egne toleranser innenfor NVMs rammer, men disse må godkjennes av NVM. I tillegg til offentlige krav gjelder industriens praksis og sertifiseringskrav. For eksempel krever PEFC-sertifisering dokumentasjon og sporbarhet (CoC) av tømmervolumet gjennom verdikjeden.
Måleutstyr og teknologi

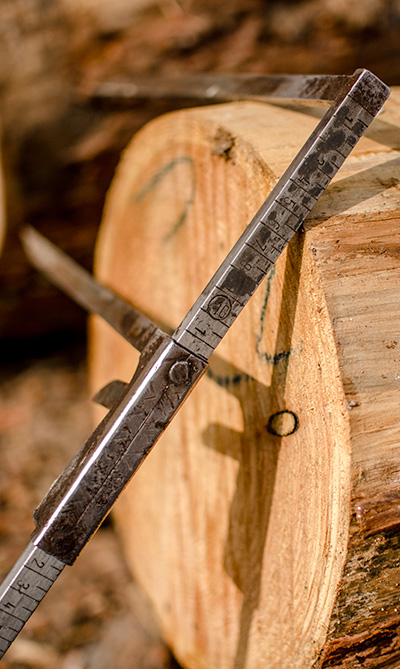

Tradisjonelt benyttes målebånd og tommestokk for lengdemåling, og diameterklaver (skyvelære) for diametermåling på stokker. Enkelt manuelle virkesmålere (stokkklaver) lar operatøren lese diameter direkte i centimeter. Moderne verktøy inkluderer digitale stokkklaver og laserbaserte måleinstrumenter som kan måle lengde trådløst. Ved landets produksjonsanlegg brukes også optisk-elektroniske måleinnretninger (laserrammer) som automatisk måler både lengde og diameter på hver stokk.
Fotogrammetri og apper
Fotobaserte løsninger er i utvikling. I felt kan skogbrukeren i økende grad bruke smarttelefon-apper med bildeanalyse eller AR (augmented reality) for å anslå stammemål og volum. 3D-skanning (LiDAR) fra fly eller droner brukes til stående kubikkmassemålinger, men er mindre utbredt for enkelttømmer.
For praktisk feltarbeid tilbyr WoodProfi AI-drevet volumberegning direkte fra mobilen, mens Registreringsverktøy gjør det enkelt å registrere og dokumentere tømmerpartier i skogen.
Praktiske tips
Diametermåling
Mål diameter barkfri (bastfri). For sagtømmer måles dette 10 cm fra stokkens tynnende (toppende). For massevirke måles diameter ved stokkens midtpunkt eller på tverrsnittet der stokken er tykkest. Ved ovale stokker kan man ta kryssmålinger (to ortogonale klavegrep) og bruke gjennomsnitt.
Lengdemåling
Mål stokkens lengde mellom de to tverrsnittene etter at eventuelle sagfelleskår er tatt. Bruk korteste ende som startpunkt, og avrund til nærmeste desimeter. Vær nøye med at stokken ligger rett når du måler.
Barkavdrag
Husk at bark ikke regnes med i volumet. Trevirket måles i underbarkmål, og man legger inn et avslag for barktykkelsen (typisk 1–3 cm per side, avhengig av treslag og diameter). Norsk Virkesmåling lar barken ligge som biprodukt (f.eks. matjordtildekking) men tar ikke betalt for den.
Unngå feil
Kontroller måleverktøyets kalibrering. Unngå å måle i bøyde partier eller snøkledde stokker – legg ut stokken på bakken om nødvendig. Ved innmåling av bunt eller lass, sørg for at sidebunter har nok oppleng og at løse stokker er ryddet for snø. Det er vanlig å oppleve noen prosent avvik; kontrollmål derfor et utvalg stammer jevnlig og kalibrer etter NVMs toleransekrav.
Volumtabell
Eksempler på fastkubikkmeter (m³f) for tømmerstokker av ulike diametre og lengder (omtrentlig beregnet som sylinder):
| Diameter (cm) | Lengde 3 m | 5 m | 7 m | 9 m |
|---|---|---|---|---|
| 10 | 0,02 m³f | 0,04 | 0,05 | 0,07 |
| 20 | 0,09 | 0,16 | 0,22 | 0,28 |
| 30 | 0,21 | 0,35 | 0,49 | 0,64 |
| 40 | 0,38 | 0,63 | 0,88 | 1,13 |
| 50 | 0,59 | 0,98 | 1,37 | 1,77 |
Tabellen viser tilnærmet volum for runde stokker (ingen avdrag for bark eller skjevhet). Informasjon basert på Norsk Virkesmåling og bransjens målereglement. Tabellen er utarbeidet som illustrasjon av volumberegning ved bruk av sylindrisk formel.
